[3주차 공부 키워드] 그래프 (인접 행렬, 인접 리스트)

Posted Mar 28, 2025

By sihyun 12 min read

글의 목차

이번 글에선 그래프 관련 내용을 다룹니다

그래프
그래프 구현 방법
2-1. 인접 행렬 (Adjacency Matrix)
2-2. 인접 리스트 (Adjacency List)
그래프 탐색
4-1. 깊이 우선 탐색(DFS)
4-2. 너비 우선 탐색(BFS)

그래프

그래프는 노드(N, node) 와 그 노드를 연결하는 간선(E, edge) 의 집합으로 구성됨
(노드는 정점(vertex)이라고도 불림)
간선(edge)에 방향 화살표를 추가하면 그래프에 방향성이 생기게 되는데 그걸 아크(arc) 라 한다

간선으로 연결되어 있는 노드들은 인접하다라고 표현하며, 그래프를 구현하는 방법에는 2가지가 있다
인접 행렬, 인접 리스트이다

그럼 하나씩 알아보자

인접 행렬 (Adjacency Matrix)

그래프의 연결 관계를 행렬로 표현해 2차원 리스트(배열)로 나타내는 방식
adj[i][j] : 노드 i에서 j로 가는 간선이 존재하면 1, 존재하지 않으면 0

노드 끼리의 연결 여부를 확인하고 싶을땐 adj[i][j] 값이 1인지 0인지만 확인하면 된다
즉 indexing으로 접근하기 때문에 O(1)의 시간 복잡도를 가진다

그래프의 노드 수(n)에 따라, n X n 크기의 배열을 생성
배열의 각 원소는 노드 간의 연결 여부를 나타내며, 연결 o : 1, 연결 x : 0
무방향 그래프인 경우, 대각선을 기준으로 대칭함


def create_adj_matrix(n, edges, directed=False):
  graph = [[0] * n for _ in range(n)]

  for u, v in edges:
    graph[u][v] = 1
    if not directed: # 무방향인 경우
      graph[v][u] = 1
  return graph


edges = [(0, 1), (0, 2), (1, 2), (2, 3)]
n = 4  # 정점 개수
matrix = create_adj_matrix(n, edges, directed=False)

for row in matrix:
    print(row)

# 출력 결과
[0, 1, 1, 0]
[1, 0, 1, 0]
[1, 1, 0, 1]
[0, 0, 1, 0]

인접 리스트 (Adjacency List)

각각의 노드에 연결된 노드들을 원소로 갖는 리스트들의 배열
adj[i] : i번째 노드에 연결된 노드들을 원소로 갖는 리스트

무방향 그래프의 경우, 본인 노드 인덱스의 리스트 내에 서로를 원소로 가지게 된다
유방향 그래프의 경우, 한쪽 방향만 저장한다

(python에서는) 하나의 노드가 키(key)가 되고, 그 노드에 인접한 노드가 값(value)이 되는 딕셔너리로 구현가능
그래프의 전체 노드 목록을 저장

장점

실제 연결된 노드에 대한 정보만 저장하기 때문에 모든 원소의 개수 합이 간선의 개수와 동일함
즉 불필요한 간선 정보를 저장하지 않는다는 의미다

특정 노드의 인접 노드들을 빠르게 조회 가능하다 (O(1) ~ O(N)의 시간복잡도)

단점

노드 i와 j의 연결 여부를 확인하는데, adj[i]리스트를 순회하며 j원소가 존재하는지 확인해야하므로 O(N)의 시간 복잡도가 걸린다. 반대로 인접 행렬은 adj[i][j]가 1인지 0인지만 확인하면 연결여부를 확인할 수 있기에 O(1)의 시간 복잡도가 걸린다. 따라서 정점의 개수가 많은데에 비해 간선의 개수가 적을 때 유용하다

무방향 그래프, 방향 그래프

리스트와 딕셔너리 두가지 방식으로 그래프를 생성할 수 있다

두 그래프의 차이점 : 간선의 저장 방식

[무방향 그래프 (Undirected Graph)]
(1-2) 연결 → 1리스트에 2추가, 2리스트에 1추가
양방향 저장이 됨

ex) 친구 관계 : A가 B의 친구라면 B도 A의 친구, 결혼 관계 [A ⇄ B]


# 리스트
graph = [
  [],
  [2,3],
  [1,4,5],
  [1,5],
  [2],
  [2,3]
]

#딕셔너리
graph = {
  1: [2,3],
  2: [1,4,5],
  3: [1,5],
  4: [2],
  5: [2,3]
}

[방향 그래프 (Directed Graph)]
(1-2) 연결 → 1리스트에 2추가, (2리스트에 1추가 X)
한쪽 방향만 저장이 됨

ex) 인스타 팔로우 관계 (맞팔이 아닌경우)


#리스트
graph = [
  [],
  [2,3],
  [4,5],
  [],
  [5],
  []
]

#딕셔너리
graph = {
  1: [2,3],
  2: [4,5],
  3: [],
  4: [5],
  5: []
}

입력값을 받아 그래프 생성


def create_graph(edges, directed=False):
  graph = {}
  for u, v in edges:
    if u not in graph:
      graph[u] = []
    if v not in graph:
      graph[v] = []

    graph[u].append(v)
    #무방향인경우, 양방향으로 값 저장
    if not directed:
      graph[v].append(u)

  return graph


edges = [(1, 2), (1, 3), (2, 4), (2, 5), (3, 5)]

#무방향 그래프
undirected_graph = create_graph(edges)
print(undirected_graph)
# {1: [2, 3], 2: [1, 4, 5], 3: [1, 5], 4: [2], 5: [2, 3]}

#방향 그래프
directed_graph = create_graph(edges, directed=True)
print(directed_graph)
# {1: [2, 3], 2: [4, 5], 3: [5], 4: [], 5: []}

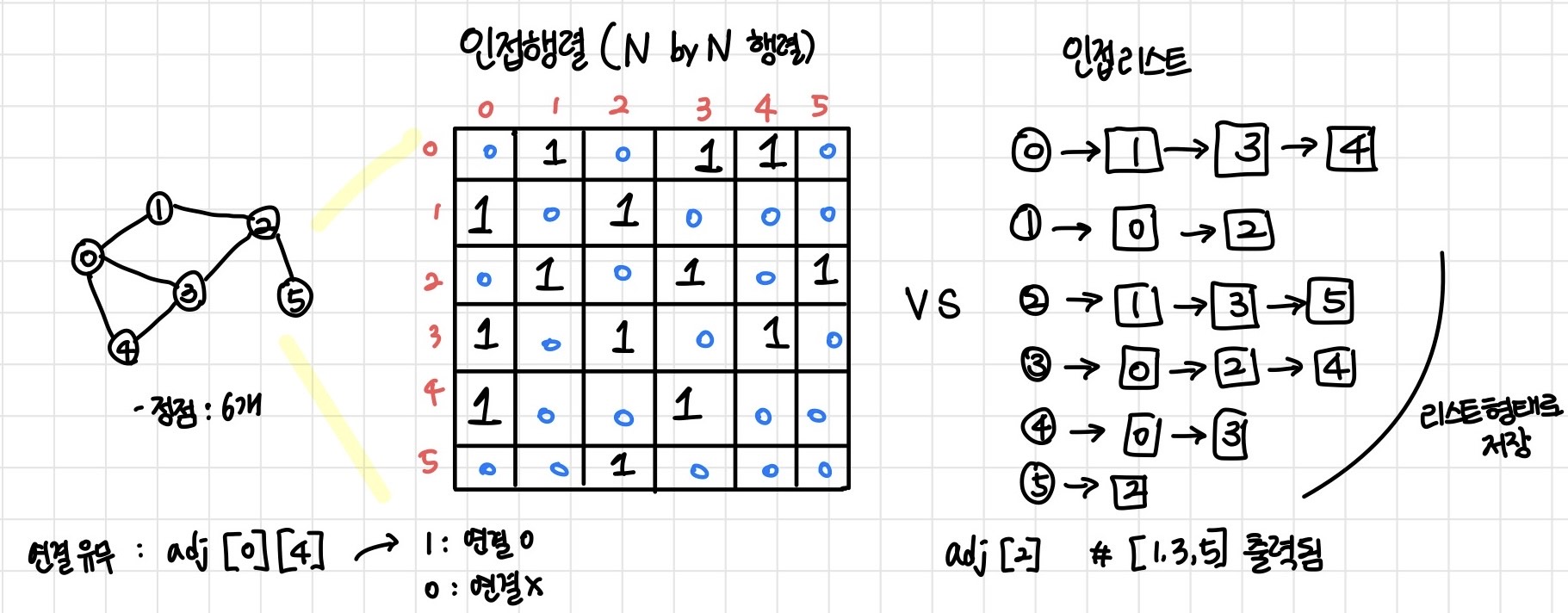

인접행렬, 인접리스트

그래프 탐색

그래프 탐색 알고리즘엔 깊이 우선 탐색(DFS), 너비 우선 탐색(BFS)이 있다

깊이 우선 탐색 (Depth First Search)

재귀 또는 스택 자료구조를 사용해 그래프의 가장 깊은 곳까지 방문한 뒤, 다시 돌아가 다른 경로를 탐색한다
(즉 한 방향으로 끝까지 탐색 후, 돌아와서 다른 경로를 탐색하는 방식)

동작과정은 다음과 같습니다. (스택을 사용한다면)

탐색 시작 노드를 스택에 삽입하고 방문 처리함
1-1) 이미 방문했던 노드는 재방문 하지 않기위해서
스택의 최상단 노드에 방문하지 않은 인접 노드가 있다면 그 노드를 스택에 넣고 방문 처리함
2-1) 만약 방문하지 않은 인접 노드가 없다면 스택에서 최상단 노드 꺼내면 됨
2번의 과정을 스택에 아무것도 없을때까지 반복함

구현은 2가지로 할 수 있습니다. (재귀, 스택)

예제 전제
N : 정점의 개수, G: 각 정점에 연결된 인접 리스트


# 무방향 그래프로 가정
N = 5
G = {
  1: [2,3],
  2: [1,4,5],
  3: [1,5],
  4 : [2],
  5: [2,3]
}

재귀방식(Recursive)


def dfs_recursive(start, visited=None):
  if visited is None:
    visited = [False] * (N+1)
  visited[start] = True
  print(start, end = " ")

  for v in G[start]:
    if not visited[v]:
      dfs_recursive(v, visited)
  return visited

dfs_recursive(1)
print()

# 1 2 4 5 3 (출력 결과)

스택방식
reversed를 쓰는 이유는 작은 번호부터 먼저 꺼내도록 하기 위해


from collections import deque

def dfs_stack(start, visited=None):
  if visited is None:
    visited = [False] * (N+1)
  stack = deque()
  stack.append(start)

  while stack:
    v = stack.pop()
    if not visited[v]:
      visited[v] = True
      print(v, end=" ")

      for u in reversed(G[v]):
        stack.append(u)
  return visited

dfs_stack(1)
print()

# 1 2 4 5 3 (출력 결과)

너비 우선 탐색 (Breadth-First Search)

그래프의 루트 노드부터 시작해 인접한 노드를 모두 탐색 후, 다음 depth의 노드를 탐색한다
(즉 시작 노드에서부터 가까운 노드들부터 탐색한다는 의미)
(* DFS : 그래프의 세로로 탐색하는 반면, BFS : 그래프를 가로로 탐색함)

동작과정은 다음과 같습니다.

탐색 시작 노드를 큐에 삽입 후 방문 처리
큐에서 노드를 꺼내, 해당 노드의 방문하지 않은 모든 인접 노드를 모두 큐에 삽입하고 방문 처리
큐가 빌 때까지 반복

구현은 큐(선입선출(FIFO))를 사용합니다.
(최단 경로 탐색에 유리합니다)


from collections import deque

def bfs(start, G, N):
  visited = [False] * (N + 1)
  que = deque([start])
  visited[start] = True

  while que:
    v = que.popleft()
    print(v, end = " ")

    for u in G[v]:
      if not visited[u]:
        visited[u] = True
        que.append(u)
  return visited

G = {
    1: [2, 3],
    2: [4, 5],
    3: [],
    4: [],
    5: []
}

N = 5

bfs(1, G, N)
print()

# 1 2 3 4 5 (출력 결과)

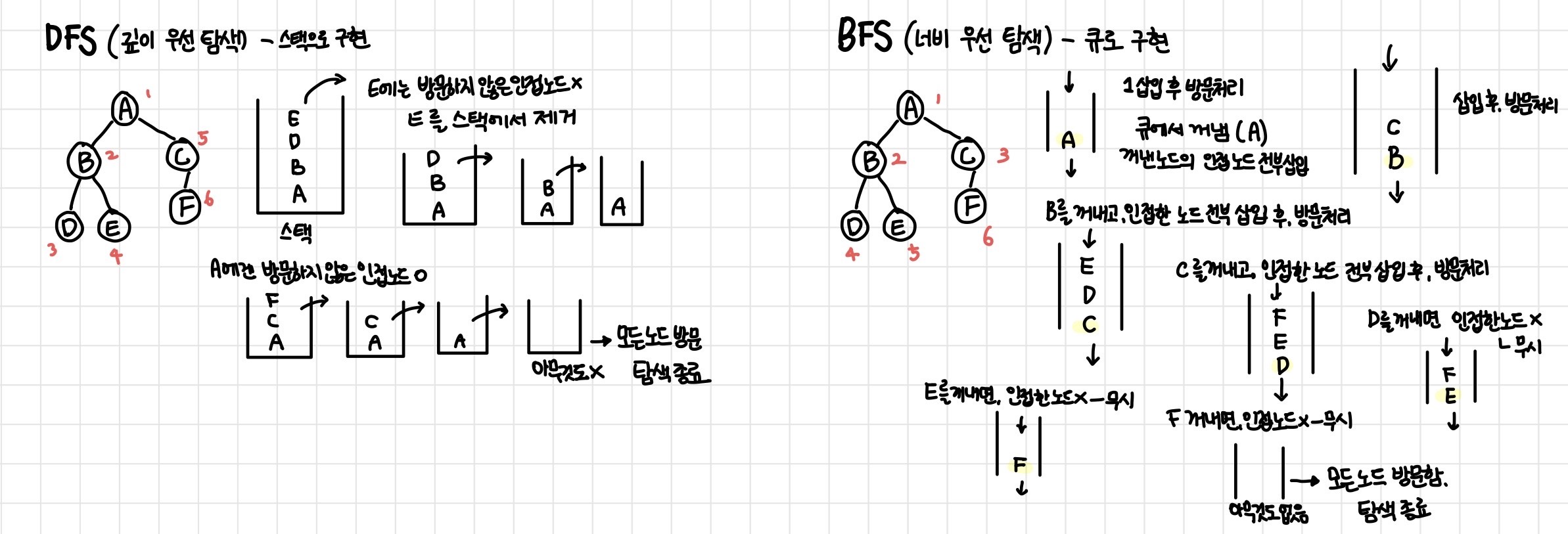

DFS, BFS 흐름
